より安全で走りやすい道路のために交通安全用品を
視線誘導標

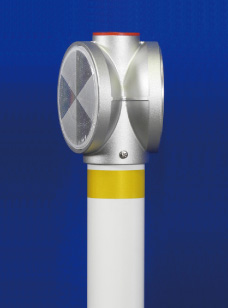

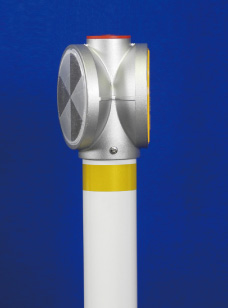

一般デリニェーター(φ100)
路側帯用 鋼管支柱
NSA・NWAタイプ

NSA・NWAタイプ

NSA・NWA(HDZ)タイプ

NSA・NWA(HDZ)タイプ

NSA・NWA(HDZ)タイプ
型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭 部
NSA34-100-E PDF 5,450円 L=1500 片面   1435   NSA34-100-E リフレクター
φ100(白・黄)
アルミヘッド
NSA34-100-C 4,900円 L=1200   1135
NSA34-100-R 4,900円 L=1000   935 亜鉛メッキ
NWA34-100-E PDF 6,100円 L=1500 両面 φ34 1435 静電粉体塗装(白)
NWA34-100-C 5,550円 L=1200   1135
NWA34-100-R 5,550円 L=1000   935
NSA38-100-E PDF 5,150円 L=1500 片面 φ38.1 1435 亜鉛メッキ
静電粉体塗装(白)

NSA38-100-C 4,650円 L=1200 1135
NSA38-100-R 4,650円 L=1000 935
NWA38-100-E PDF 5,800円 L=1500 両面 1435
NWA38-100-C 5,300円 L=1200 1135
NWA38-100-R 5,300円 L=1000 935
NSA60-100-E PDF 7,350円 L=1500 片面 φ60.5 1435 亜鉛メッキ
静電粉体塗装(白)
NSA34-100-E
NSA60-100-C 6,550円 L=1200 1135
NSA60-100-R 6,200円 L=1000 935
NWA60-100-E PDF 8,000円 L=1500 両面 1435
NWA60-100-C 7,200円 L=1200 1135
NWA60-100-R 6,850円 L=1000 935
NSA34-100-HDZ-E PDF 6,400円 L=1500 片面 φ34 1435 溶融亜鉛メッキ
NSA34-100-HDZ-C 5,550円 L=1200 1135
NSA34-100-HDZ-R 5,550円 L=1000 935
NWA34-100-HDZ-E PDF 7,050円 L=1500 両面 1435
NWA34-100-HDZ-C 6,200円 L=1200 1135
NWA34-100-HDZ-R 6,200円 L=1000 935
NSA60-100-HDZ-E PDF 8,650円 L=1500 片面 φ60.5 1435
NSA60-100-HDZ-C 7,650円 L=1200 1135
NSA60-100-HDZ-R 7,650円 L=1000 935
NWA60-100-HDZ-E PDF 9,300円 L=1500 両面 1435
NWA60-100-HDZ-C 8,300円 L=1200 1135
NWA60-100-HDZ-R 8,300円 L=1000 935

★土中用(E):L=1500、コン中用(C):L=1200、縁石用(R):L=1000


路側帯用 ポリエチレンパイプリサイクルエコ製品
NSA・NWA(PEタイプ)

NSA・NWA(PEタイプ)

NSA・NWA(PEタイプ)
型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭 部
NSA60-100-PE-E PDF 5,550円 L=1500 片面 φ60.5 1425 リサイクル
ポリエチレンパイプ(白)

リサイクルポリエチレンパイプ(白)
NSA34-100-E リフレクター
φ100(白・黄)
アルミヘッド
NSA60-100-PE-C 5,300円 L=1200 1125
NSA60-100-PE-R 5,300円 L=1000 925
NWA60-100-PE-E PDF 6,200円 L=1500 両面 1425
NWA60-100-PE-C 5,950円 L=1200 1125
NWA60-100-PE-R 5,950円 L=1000 925

★土中用(E):L=1500、コン中用(C):L=1200、縁石用(R):L=1000  ※県章・県名・市章・市名刻印の対応可能(別注)


NT60-100W(PEタイプ)

NT60-100W(PEタイプ)

NT60-100W(PEタイプ)
型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 頭 部
NT60-100W-PE-E PDF 4,850円 L=1500 両面 φ60.5 1425 リサイクル
ポリエチレンパイプ(白)
リサイクルポリエチレンパイプ(白) リフレクター
φ100(白・黄)
樹脂ヘッド
NT60-100W-PE-C 4,600円 L=1200 1125
NT60-100W-PE-R 4,600円 L=1000 925

★土中用(E):L=1500、コン中用(C):L=1200、縁石用(R):L=1000  ※県章・県名・市章・市名刻印の対応可能(別注)


ポリエチレンパイプ刻印見本 ※県章・県名・市章・市名刻印の対応可能(別注)

ポリエチレンパイプ刻印見本 ※県章・県名・市章・市名刻印の対応可能(別注)


  • リサイクルポリエチレンパイプ使用
  • 景観色ダークブラウン対応可能(別途御見積)

中央分離帯用(両面角度なし) 鋼管支柱
NWA38-100-Ⅱ型

NWA38-100-Ⅱ型

NWA60-100-Ⅱ型

NWA60-100-Ⅱ型

縁石用

型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭 部
NWA38-100-Ⅱ型-E PDF 5,800円 L=1500 両面
(平行)
φ38.1 1435 亜鉛メッキ
静電粉体塗装(白)
  リフレクター
φ100(黄)
アルミヘッド
NWA38-100-Ⅱ型-C 5,300円 L=1200 1135
NWA38-100-Ⅱ型-R 5,300円 L=1000 935
NWA60-100-Ⅱ型-E PDF 8,000円 L=1500 φ60.5 1435 亜鉛メッキ
静電粉体塗装(白)
NSA34-100-E
NWA60-100-Ⅱ型-C 7,200円 L=1200 1135
NWA60-100-Ⅱ型-R 6,850円 L=1000 935

★土中用(E):L=1500、コン中用(C):L=1200、縁石用(R):L=1000

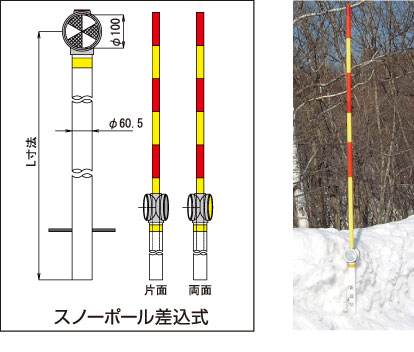

スノーポール差込式
●上部のキャップを外し単柱式スノーボ-ルが差込み可能
NSKタイプ

NSKタイプ

NWKタイプ

NWKタイプ

スノーポール差込式

型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭 部
NSK-1500 PDF 6,850円 L=1500 片面 φ60.5 1490 亜鉛メッキ
静電粉体塗装(白)
ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
NSK-1300 6,850円 L=1300 1290
NSK-1200 6,400円 L=1200 1190
NSK-1100 6,000円 L=1100 1090
NSK-1000 6,000円 L=1000 990
NWK-1500 PDF 7,050円 L=1500 両面 1490
NWK-1300 7,050円 L=1300 1290
NWK-1200 6,600円 L=1200 1190
NWK-1100 6,200円 L=1100 1090
NWK-1000 6,200円 L=1000 990


土中打込式
PIL-100W

PIL-100W

土中打込式

型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 頭 部
PIL-100W PDF 5,900円 L=1300 両面 φ34 1300 アルミ支柱 リフレクター
φ100(白・黄)
アルミヘッド



ベースプレート式
NSA34-100-AL(BP) NWA34-100-AL(BP)

NSA34-100-AL(BP)
NWA34-100-AL(BP)

SA34-100-AL(BP)(片面) NWA34-100-AL(BP)(両面)
NSA34-100(BP) NWA34-100(BP)

NSA34-100(BP)
NWA34-100(BP)

NSA60-100(BP) NWA60-100(BP)

NSA60-100(BP)
NWA60-100(BP)

NSA34-100(BP)NWA34-100(BP)


型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭 部
NSA34-100-AL(BP) PDF 7,000円 L=200 片面 φ34 125 アルミ支柱
アルミベースプレート
(120×120)
アンカーボルトC-850
ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
NWA34-100-AL(BP)
7,650円 両面
NSA34-100(BP) PDF 8,900円 L=900 片面 φ34 825 亜鉛メッキ
静電粉体塗装(白)
アルミベースプレート
(120×120)
アンカーボルトC-850
NWA34-100(BP) 9,550円 両面
NSA60-100(BP) PDF 12,350円 片面 φ60.5 亜鉛メッキ
静電粉体塗装(白)
アルミベースプレート
(150×150)
アンカーボルトC-1060
NWA60-100(BP) 13,000円 両面

★L寸法は設置場所に応じて御指定寸法で製作が可能です。


  • 景観色ダークブラウン対応可能(別途御見積)


防護柵用親子バンド式
NSA・NWA38-100-G

NSA・NWA38-100-G

NSA・NWA34-100-G-HDZ

NSA・NWA34-100-G-HDZ

 防護柵用親子バンド式

型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭部・取付金具
NSA38-100-G PDF 5,050円 L=400 片面 φ38.1 325 亜鉛メッキ
静電粉体塗装(白)
ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
親子バンド(溶融亜鉛メッキ)
NWA38-100-G 5,700円 両面
NSA34-100-G-HDZ PDF 5,300円 片面 φ34 溶融亜鉛メッキ
NWA34-100-G-HDZ 5,950円 両面

★親バンドサイズは、φ60.5・φ76.3・φ89.1・φ114.3・φ139.8があります。


ガードレール差込式
GD-005-G2-100S・W

GD-005-G2-100S・W

EGデリ DR-100WG

EGデリ DR-100WG

 ガードレール差込式

型 番 PDF図面 設計価格 規 格 反射体 仕 様 オプション 頭 部
GD-005-G2-100S PDF 3,800円 L=360 片面 アルミヘッド+鋼板(メッキ) ダークブラウン対応 リフレクター
φ100(白・黄)
GD-005-G2-100W 4,450円 両面
EGデリ DR-100WG PDF 2,800円 L=335 両面 ポリカーボネート樹脂



ガードパイプバンド式
NP-100S・W

NP-100S・W

ガードパイプバンド式

型 番 PDF図面 設計価格 規 格 反射体 取付支柱径 オプション 頭部・取付金具
NP-100S PDF 4,200円 L=140 片面 φ34・φ42.7・φ48.6・φ60.5 ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
蝶番式吊バンド
(溶融亜鉛メッキ)
4,400円 φ76.3・φ89.1・φ114.3
NP-100W 4,850円 両面 φ34・φ42.7・φ48.6・φ60.5
5,050円 φ76.3・φ89.1・φ114.3



側壁・縁石アンカー式
NSA-100L

NSA-100L

NWA-100-A型

NWA-100-A型

NSA・NWA60-100-L型

NSA・NWA60-100-L型

側壁・縁石アンカー式

型 番 PDF図面 設計価格 規 格 反射体 仕 様 オプション 頭 部
NSA-100L PDF 3,200円 L=70 片面 アルミ金具t=3.0 アンカーボルトC-850×2本 ダークブラウン対応 リフレクター
φ100(白・黄)
アルミ板
NSA-100-A型 PDF 3,950円 L=75 片面 アルミ金具t=2.0
アンカーボルトC-850×2本
NWA-100-A型 4,600円 両面
NSA60-100-L型 PDF 11,400円 L=475 片面 亜鉛メッキ
静電粉体塗装(白)
φ60.5
擁壁用自在金具(メッキ)
アンカーボルトC-1060×3本
リフレクター
φ100(白・黄)
アルミヘッド
NWA60-100-L型 12,050円 両面



一般デリニェーター頭部
NSA34-100/NWA34-100

NSA34-100/NWA34-100

NSA38-100/NWA38-100/NWA38-100-Ⅱ型

NSA38-100/NWA38-100/
NWA38-100-Ⅱ型

NSA60-100/NWA60-100/NWA60-100-Ⅱ型

NSA60-100/NWA60-100/
NWA60-100-Ⅱ型

NSK/NWK

NSK/NWK

一般デリニェーター頭部

型 番 PDF図面 設計価格 規 格 反射体 取付支柱径 オプション 仕 様
NSA34-100 PDF 2,650円 ヘッドのみ 片面 φ34 ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
NWA34-100 3,300円 両面
NSA38-100 PDF 2,650円 片面 φ38.1
NWA38-100 3,300円 両面
NSA60-100 PDF 2,800円 片面 φ60.5
NWA60-100 3,450円 両面
NWA38-100-Ⅱ型 PDF 3,300円 両面
(平行)
φ38.1 リフレクター
φ100(黄)
NWA60-100-Ⅱ型 3,450円 φ60.5
NSK PDF 3,700円 ヘッドのみ
スノーポール差込式
片面 φ60.5 リフレクター
φ100(白・黄)
NWK 3,900円 両面


  • 景観色ダークブラウン対応可能(別途御見積)

防塵デリニェーター(φ100)
路側帯用 鋼管支柱・ポリエチレンパイプリサイクルエコ製品
ATD60-100

ATD60-100

ATD34-100-HDZ

ATD34-100-HDZ

土中用・コン中用・縁石用
型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭 部
ATD34-100S-E PDF 7,050円 L=1500 片面 φ34 1435 亜鉛メッキ
静電粉体塗装(白)
ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
ATD34-100S-C 6,500円 L=1200 1135
ATD34-100S-R 6,500円 L=1000 935
ATD34-100W-E PDF 9,300円 L=1500 両面 1435
ATD34-100W-C 8,750円 L=1200 1135
ATD34-100W-R 8,750円 L=1000 935
ATD38-100S-E PDF 6,750円 L=1500 片面 φ38.1 1435 亜鉛メッキ
静電粉体塗装(白)

ATD38-100S-C 6,250円 L=1200 1135
ATD38-100S-R 6,250円 L=1000 935
ATD38-100W-E PDF 9,000円 L=1500 両面 1435
ATD38-100W-C 8,500円 L=1200 1135
ATD38-100W-R 8,500円 L=1000 935
ATD60-100S-E PDF 8,950円 L=1500 片面 φ60.5 1435 亜鉛メッキ
静電粉体塗装(白)
ダークブラウン対応
ATD60-100S-C 8,150円 L=1200 1135
ATD60-100S-R 7,800円 L=1000 935
ATD60-100W-E PDF 11,200円 L=1500 両面 1435
ATD60-100W-C 10,400円 L=1200 1135
ATD60-100W-R 10,050円 L=1000 935
ATD34-100S-HDZ-E PDF 8,000円 L=1500 片面 φ34 1435 溶融亜鉛メッキ
ATD34-100S-HDZ-C 7,150円 L=1200 1135
ATD34-100S-HDZ-R 7,150円 L=1000 935
ATD34-100W-HDZ-E PDF 10,250円 L=1500 両面 1435
ATD34-100W-HDZ-C 9,400円 L=1200 1135
ATD34-100W-HDZ-R 9,400円 L=1000 935
ATD60-100S-HDZ-E PDF 10,250円 L=1500 片面 φ60.5 1435
ATD60-100S-HDZ-C 9,250円 L=1200 1135
ATD60-100S-HDZ-R 9,250円 L=1000 935
ATD60-100W-HDZ-E PDF 12,500円 L=1500 両面 1435
ATD60-100W-HDZ-C 11,500円 L=1200 1135
ATD60-100W-HDZ-R 11,500円 L=1000 935
ATD60-100S-PE-E PDF 7,150円 L=1500 片面 φ60.5 1425 リサイクル
ポリエチレンパイプ(白)

リサイクルポリエチレンパイプ(白)
ダークブラウン対応
ATD60-100S-PE-C 6,900円 L=1200 1125
ATD60-100S-PE-R 6,900円 L=1000 925
ATD60-100W-PE-E PDF 9,400円 L=1500 両面 1425
ATD60-100W-PE-C 9,150円 L=1200 1125
ATD60-100W-PE-R 9,150円 L=1000 925

★土中用(E):L=1500、コン中用(C):L=1200、縁石用(R):L=1000


中央分離帯用(両面角度なし)鋼管支柱
ATD38-100-Ⅱ型

ATD38-100-Ⅱ型

ATD60-100-Ⅱ型

ATD60-100-Ⅱ型

縁石用

型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭 部
ATD38-100-Ⅱ型-E PDF 9,000円 L=1500 両面
(平行)
φ38.1 1435 亜鉛メッキ
静電粉体塗装(白)
  リフレクター
φ100(黄)
アルミヘッド
ATD38-100-Ⅱ型-C 8,500円 L=1200 1135
ATD38-100-Ⅱ型-R 8,500円 L=1000 935
ATD60-100-Ⅱ型-E PDF 11,200円 L=1500 φ60.5 1435 亜鉛メッキ
静電粉体塗装(白)
ダークブラウン対応
ATD60-100-Ⅱ型-C 10,400円 L=1200 1135
ATD60-100-Ⅱ型-R 10,050円 L=1000 935

★土中用(E):L=1500、コン中用(C):L=1200、縁石用(R):L=1000


ベースプレート式
ATD34-100S-AL(BP) ATD34-100W-AL(BP)

ATD34-100S-AL(BP)
ATD34-100W-AL(BP)

ATD34-100S-AL(BP) ATD34-100W-AL(BP)
ATD34-100S(BP)ATD34-100W(BP)

ATD34-100S(BP)
ATD34-100W(BP)

ATD60-100S(BP) ATD60-100W(BP)

ATD60-100S(BP)
ATD60-100W(BP)

ATD60-100W(BP)ATD60-100S(BP)


型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭 部
ATD34-100S-AL(BP) PDF 8,600円 L=200 片面 φ34 125 アルミ支柱
アルミベースプレート
(120×120)
アンカーボルトC-850
ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
ATD34-100W-AL(BP) 10,850円 両面
ATD34-100S(BP) PDF 10,500円 L=900 片面 φ34 825 亜鉛メッキ
静電粉体塗装(白)
アルミベースプレート
(120×120)
アンカーボルトC-850
ATD34-100W(BP) 12,750円 両面
ATD60-100S(BP) PDF 13,950円 片面 φ60.5 亜鉛メッキ
静電粉体塗装(白)
アルミベースプレート
(150×150)
アンカーボルトC-1060
ATD60-100W(BP) 16,200円 両面

★L寸法は設置場所に応じて御指定寸法で製作が可能です。

  • リサイクルポリエチレンパイプ使用
  • 景観色ダークブラウン対応可能(別途御見積)


防護柵用親子バンド式
ATD38-100-G

ATD38-100-G

ATD34-100-G-HDZ

ATD34-100-G-HDZ

 防護柵用親子バンド式

型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 オプション 頭部・取付金具
ATD38-100S-G PDF 6,650円 L=400 片面 φ38.1 325 亜鉛メッキ
静電粉体塗装(白)
ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
親子バンド(溶融亜鉛メッキ)
ATD38-100W-G 8,900円 両面
ATD34-100S-G-HDZ PDF 6,900円 片面 φ34 溶融亜鉛メッキ
ATD34-100W-G-HDZ 9,150円 両面

★親バンドサイズは、φ60.5・φ76.3・φ89.1・φ114.3・φ139.8があります。


ガードレール差込式
ATD-005-G2-100

ATD-005-G2-100

ガードレール差込式

型 番 PDF図面 設計価格 規 格 反射体 仕 様 オプション 頭 部
ATD-005-G2-100S PDF 5,400円 L=360 片面 アルミヘッド+鋼板(メッキ) ダークブラウン対応 リフレクター
φ100(白・黄)
ATD-005-G2-100W 7,650円 両面



ガードパイプバンド式
ATD-100S(W)

ATD-100S(W)

ガードパイプバンド式

型 番 PDF図面 設計価格 規 格 反射体 取付支柱径 オプション 頭部・取付金具
ATD-100S PDF 5,800円 L=140 片面 φ34・φ42.7・φ48.6・φ60.5 ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
蝶番式吊バンド
(溶融亜鉛メッキ)
6,000円 φ76.3・φ89.1・φ114.3
ATD-100W 8,050円 両面 φ34・φ42.7・φ48.6・φ60.5
8,250円 φ76.3・φ89.1・φ114.3



側壁・縁石アンカー式
ATD-100L

ATD-100L

ATD-100S-A型/ATD-100W-A型

ATD-100S-A型/ATD-100W-A型

ATD60-100S-L型/ATD60-100W-L型

ATD60-100S-L型/ATD60-100W-L型

側壁・縁石アンカー式

型 番 PDF図面 設計価格 規 格 反射体 仕 様 オプション 頭 部
ATD-100L PDF 4,800円 L=70 片面 アルミ金具t=3.0 アンカーボルトC-850×2本 ダークブラウン対応 リフレクター
φ100(白・黄)
アルミ板
ATD-100S-A型 PDF 5,550円 L=75 片面 アルミ金具t=2.0
アンカーボルトC-850×2本
ATD-100W-A型 7,800円 両面
ATD60-100S-L型 PDF 13,000円 L=475 片面 亜鉛メッキ
静電粉体塗装(白)
φ60.5
擁壁用自在金具(メッキ)
アンカーボルトC-1060×3本
リフレクター
φ100(白・黄)
アルミヘッド
ATD60-100W-L型 15,250円 両面



防塵デリニェーター頭部
ATD34-100S/ATD34-100W

ATD34-100S/ATD34-100W

ATD38-100S/ATD38-100W/ATD38-100-Ⅱ型

ATD38-100S/ATD38-100W/
ATD38-100-Ⅱ型

ATD60-100S/ATD60-100W/ATD60-100-Ⅱ型

ATD60-100S/ATD60-100W/
ATD60-100-Ⅱ型

防塵デリニェーター頭部

型 番 PDF図面 設計価格 規 格 反射体 取付支柱径 オプション 仕 様
ATD34-100S PDF 4,250円 ヘッドのみ 片面 φ34 ダークブラウン対応 リフレクター
φ100(白・黄)
アルミヘッド
ATD34-100W 6,500円 両面
ATD38-100S PDF 4,250円 片面 φ38.1
ATD38-100W 6,500円 両面
ATD60-100S PDF 4,400円 片面 φ60.5
ATD60-100W 6,650円 両面
ATD38-100-Ⅱ型 PDF 6,500円 両面
(平行)
φ38.1 リフレクター
φ100(黄)
ATD60-100-Ⅱ型 6,650円 φ60.5


  • 景観色ダークブラウン対応可能(別途御見積)


大型デリニェーター(φ300)
スーパーワイド
DR-3000

DR-3000

DR-3000(GR取付)

DR-3000(GR取付)

スーパーワイド

型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 頭部・取付金具
DR-3000 PDF 9,750円 ヘッドのみ
取付金具φ60.5用
片面       リフレクター:φ300
白(C) ・蛍光黄(DGA)
ライムイエロー(YG)
ポリカーボネート樹脂

(防護柵用)親子バンド
(溶融亜鉛メッキ)2ヶ所止め

(ベースプレート式)
アルミベースプレート
アンカーボルトC-1060
DR-3000-W 22,500円 両面平行
DR-3000-E PDF 15,350円 L=1650
土中用
片面 φ60.5 1650 亜鉛メッキ
静電粉体塗装(白)
DR-3000-W-E 28,100円 両面平行
DR-3000-C 14,800円 L=1450
コン中用
片面 1435
DR-3000-W-C 27,550円 両面平行
DR-3000-R 14,800円 L=1150
構造物用
片面 1135
DR-3000-W-R 27,550円 両面平行
DR-3000-G PDF 16,100円 L=800
防護柵用
片面 800
DR-3000-G-W 28,850円 両面平行
DR-3000-BP PDF 20,950円 L=1050
ベースプレート式
片面 1050
DR-3000-BP-W 33,700円 両面平行

★御注文の際は、型番の後にリフレクタ-色を御指定下さい。
 白:C 蛍光黄:DGA ライムイエロ-:YG
 例) 土中用 片面蛍光黄 ⇒ DR-3000-E DGA
    コン中用 両面 白/蛍光黄 ⇒ DR-3000-W-C C/DGA

★ 支柱を溶融亜鉛メッキ鋼管にした場合 土中用(φ60.5×1650)2,150円増、コン中用(φ60.5×1435)1,900円増
 構造物用(φ60.5×1135)1,900円増、ベースプレート式(φ60.5×1050)1,800円増、GR用(φ60.5×800)1,100円増
★ 防護柵用の親バンドサイズは、φ60.5・φ76.3・φ89.1・φ114.3・φ139.8があります。


ワイドポスト
路側帯用
NSR-60E・25B-LED

NSR-60E・25B-LED

NSR-60E・25B

NSR-60E・25B

路側帯用

型 番 PDF図面 設計価格 リフレクター 本体寸法 規 格 オプション ソーラーヘッド
NSR-60E-WY-LED PDF 13,700円 両面 白/黄 各3段 L=1600 土中用 ダークブラウン対応 φ5赤色LED発光
/片面のみ
φ5赤色LED発光/片面のみ
NSR-60E-YY-LED 13,700円 黄/黄
NSR-60E-W-LED 12,400円 片面 3段
NSR-60B-Y-LED 12,400円
NSR-25B-WY-LED 12,500円 両面 白/黄 各3段 L=1250 コン中用
NSR-25B-YY-LED 12,500円 黄/黄
NSR-25B-W-LED 11,250円 片面 3段
NSR-25B-Y-LED 11,250円
NSR-60E-WY PDF 13,700円 両面 白/黄 各3段 L=1600 土中用 なし
NSR-60E-YY 13,700円 黄/黄
NSR-60E-W 12,400円 片面 3段
NSR-60E-Y 12,400円
NSR-25B-WY 12,500円 両面 白/黄 各3段 L=1250 コン中用
NSR-25B-YY 12,500円 黄/黄
NSR-25B-W 11,250円 片面 3段
NSR-25B-Y 11,250円

★ リフレクター(反射板)ライムイエロー色(YG)も製作できます。


防護柵取付式
NSR-285GA・GB

NSR-285GA・GB

GR-285GA・GB

GR-285GA・GB

防護柵取付式
GP用(特注)

GP用(特注)


型 番 PDF図面 設計価格 リフレクター 本体寸法 規 格 オプション 取付支柱
NSR-285GA-WY PDF 8,100円 両面 白/黄 各1段 L=285 親子バンド式
(溶融亜鉛メッキ)
φ139.8用
ダークブラウン対応 アルミ支柱
φ34×2.0t×500
NSR-285GA-YY 8,100円 黄/黄
NSR-285GA-W 7,650円 片面 1段
NSR-285GA-Y 7,650円
NSR-285GB-WY 8,100円 両面 白/黄 各1段 親子バンド式
(溶融亜鉛メッキ)
φ114.3用
NSR-285GB-YY 8,100円 黄/黄
NSR-285GB-W 7,650円 片面 1段
NSR-285GB-Y 7,650円
GR-285GA-WY PDF 8,750円 両面 白/黄 各1段 ガードレール
アルミキャップ式
φ139.8用
アルミ支柱
φ34×2.0t×300
GR-285GA-YY 8,750円 黄/黄
GR-285GA-W 8,300円 片面 1段
GR-285GA-Y 8,300円
GR-285GB-WY 8,100円 両面 白/黄 各1段 ガードレール
アルミキャップ式
φ114.3用
GR-285GB-YY 8,100円 黄/黄
GR-285GB-W 7,650円 片面 1段
GR-285GB-Y 7,650円

★リフレクター(反射板)ライムイエロー色(YG)も製作できます。 ★親バンドサイズは、φ60.5・φ76.3・φ89.1もあります。

  • 景観色ダークブラウン対応可能(別途御見積)


構造物取付式
NSR-335E

NSR-335E

NSR-285-HDZ

NSR-285-HDZ

NSR-930BP

NSR-930BP

構造物取付式

型 番 PDF図面 設計価格 リフレクター 本体寸法 規 格 オプション 取付支柱等
NSR-335E-WY PDF 7,650円 両面 白/黄 各1段 L=335 アルミL型
金具式
ダークブラウン対応 アンカーボルト
C-1060
NSR-335E-YY 7,650円 黄/黄
NSR-335E-W 7,200円 片面 1段
NSR-335E-Y 7,200円
NSR-285WY-HDZ PDF 8,400円 両面 白/黄 各1段 L=285 メッキ金具式 アンカーボルト
C-1060
NSR-285YY-HDZ 8,400円 黄/黄
NSR-285W-HDZ 7,950円 片面 1段
NSR-285Y-HDZ 7,950円
NSR-930BP-WY PDF 17,300円 両面 白/黄 各3段 L=930 アルミベース
プレート式
アルミ支柱
φ34×2.0t×800
アンカーボルト
C-850
NSR-930BP-YY 17,300円 黄/黄
NSR-930BP-W 16,050円 片面 3段
NSR-930BP-Y 16,050円

★リフレクター(反射板)ライムイエロー色(YG)も製作できます。


側壁・擁壁取付式
NSR-365SH NSR-885SH

NSR-365SH
NSR-885SH

NSR-285L

NSR-285L

NSR-125L

NSR-125L

側壁・擁壁取付式

型 番 PDF図面 設計価格 リフレクター 本体寸法 規 格 オプション 取付支柱等
NSR-365SH-WY PDF 9,750円 両面 白/黄 各1段 L=365 アルミ
側壁金具式
ダークブラウン対応 アンカーボルトC-850
NSR-365SH-YY 9,750円 黄/黄
NSR-365SH-W 9,300円 片面 1段
NSR-365SH-Y 9,300円
NSR-885SH-WY 15,950円 両面 白/黄 各3段 L=885
NSR-885SH-YY 15,950円 黄/黄
NSR-885SH-W 14,700円 片面 3段
NSR-885SH-Y 14,700円
NSR-285L-WY PDF 13,050円 両面 白/黄 各1段 L=285 擁護用
自在金具式
(溶融亜鉛メッキ)
アルミ支柱
φ34×2.0t×500
アンカーボルト
C-1060
NSR-285L-YY 13,050円 黄/黄
NSR-285L-W 12,600円 片面 1段
NSR-285L-Y 12,600円
NSR-125L-WY 22,350円 両面 白/黄 各3段 L=1250
※寸法指定
対応
アルミ支柱
φ34×2.0t×800
アンカーボルト
C-1060
NSR-125L-YY 22,350円 黄/黄
NSR-125L-W 21,100円 片面 3段
NSR-125L-Y 21,100円

★リフレクター(反射板)ライムイエロー色(YG)も製作できます。

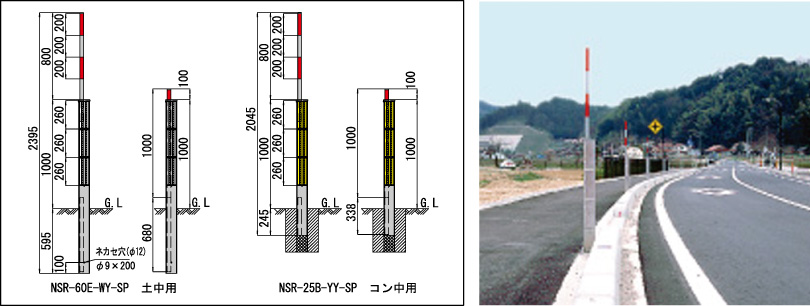

スノーポール兼用タイプ
NSR-60E・25B-SP

NSR-60E・25B-SP

スノーポール兼用タイプ

型 番 PDF図面 設計価格 リフレクター 本体寸法 規 格 オプション スノーポール部
NSR-60E-WY-SP PDF 21,700円 両面 白/黄 各3段 L=1600 土中用 ダークブラウン対応 アルミ支柱
φ34×2.0t×1000
赤色反射シート200㎜×2段
ワンタッチ回転収納式
NSR-60E-YY-SP 21,700円 黄/黄
NSR-60E-W-SP 20,400円 片面 3段
NSR-60E-Y-SP 20,400円
NSR-25B-WY-SP 20,500円 両面 白/黄 各3段 L=1250 コン中用
NSR-25B-YY-SP 20,500円 黄/黄
NSR-25B-W-SP 19,250円 片面 3段
NSR-25B-Y-SP 19,250円

★リフレクター(反射板)ライムイエロー色(YG)も製作できます。

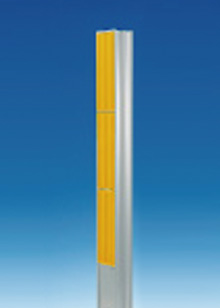

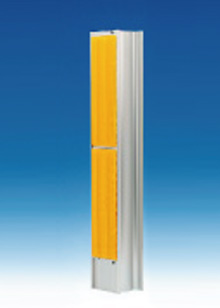

ワイドポストⅡ型 中央分離帯用

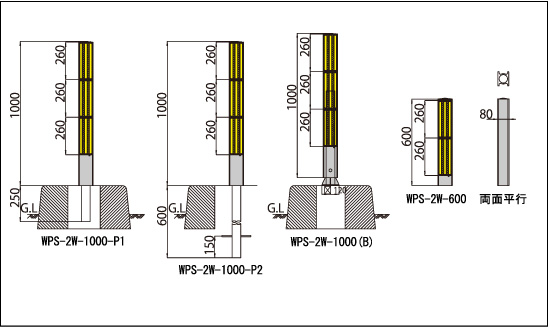

WPS-2W・2S-1000

WPS-2W・2S-1000

WPS-2W・2S-600

WPS-2W・2S-600

ワイドポストⅡ型 中央分離帯用

型 番 PDF図面 設計価格 リフレクター 本体寸法 規 格 取付支柱等
WPS-2W-1000 PDF 12,500円 両面
(平行)
黄/黄 各3段 L=1000 本体のみ なし
WPS-2W-1000-P1 15,450円 コン中用 φ60.5×935
WPS-2W-1000-P2 16,450円 土中用 φ60.5×1435
WPS-2S-1000 11,250円 片面 3段 本体のみ なし
WPS-2S-1000-P1 14,200円 コン中用 φ60.5×935
WPS-2S-1000-P2 15,150円 土中用 φ60.5×1435
WPS-2W-600 PDF 8,600円 両面
(平行)
黄/黄 各2段 L=600 本体のみ なし
WPS-2W-600-P1 11,550円 コン中用 φ60.5×800
WPS-2S-600 7,800円 片面 2段 本体のみ なし
WPS-2S-600-P1 10,750円 コン中用 φ60.5×800
WPS-2W-1000(B) PDF 29,400円 両面(平行) 黄/黄 各3段 L=1000 ベースプレート式 ベースプレート
φ60.5×650×□120
(溶融亜鉛メッキ)
アンカーボルト C-850
WPS-2S-1000(B) 28,050円 片面 3段
WPS-2W-600(B) 25,500円 両面(平行) 黄/黄 各2段 L=600
WPS-2S-600(B) 24,700円 片面 2段

★リフレクター(反射板)ライムイエロー色(YG)も製作できます。


ワイドポストⅡ型 中央分離帯用


  • 景観色ダークブラウン対応可能(別途御見積)
線形誘導標
カーブアイ
CE-RY-P9

CE-RY-P9

CEB-RW-P8

CEB-RW-P8

CE-RYD

CE-RYD

CE-RY-P9

型 番 PDF図面 設計価格 規 格 反射体 支柱径 支柱長さ 支柱材質 本体・防護柵用取付金具
CE-RY(赤・黄) PDF 5,400円 ヘッドのみ
取付金具φ34用
片面       リフレクター(赤)
基板(黄)H400×W220
ポリカーボネート樹脂
防護柵用親子バンド
(溶融亜鉛メッキ)
片面1カ所、両面2カ所止め
CE-RYD(赤・黄) 16,950円 両面可変式
CE-RY-P9(赤・黄) PDF 9,550円 L=1450
コン中用
片面 φ34 1435 亜鉛メッキ
静電粉体
塗装(白)
CE-RYD-P9(赤・黄) 21,100円 両面可変式
CEB-RY-P8(赤・黄) PDF 10,050円 L=800
防護柵用
片面 800
CEB-RYD-P8(赤・黄) 22,900円 両面可変式
CE-RW(赤・白) PDF 5,400円 ヘッドのみ
取付金具φ34用
片面

リフレクター(赤)
基板(白)H400×W220
ポリカーボネート樹脂

防護柵用親子バンド
(溶融亜鉛メッキ)
片面1カ所、両面2カ所止め

CE-RWD(赤・白) 16,950円 両面可変式
CE-RW-P9(赤・白) PDF 9,550円 L=1450
コン中用
片面 φ34 1435 亜鉛メッキ
静電粉体
塗装(白)
CE-RWD-P9(赤・白) 21,100円 両面可変式
CEB-RW-P8(赤・白) PDF 10,050円 L=800
防護柵用
片面 800
CEB-RWD-P8(赤・白) 22,900円 両面可変式

★支柱を溶融亜鉛メッキ鋼管にした場合 コン中用:φ34×1435 1,450円増 GR用:φ34×800 800円増
★防護柵用の親バンドサイズは、φ60.5・φ76.3・φ89.1・φ114.3・φ139.8があります。


縁石マーカー
キャットアイマーカー
DR-210

DR-210

DR-210-2

DR-210-2

DR-210S

DR-210S

DR-220

DR-220

キャットアイマーカー

型 番 PDF図面 設計価格 材 質 仕 様 リフレクター
DR-210 PDF 1,250円 リフレクター:アクリル樹脂
本体:ABS樹脂
100×100×19 接着剤使用量:50g 白/白(C/C)・黄/黄(DGA/DGA)
黄/白(DGA/C)・赤/赤(R/R)
DR-210-2 角度付仕様 PDF 1,500円 63/98×100×19 接着剤使用量:50g 黄/白(DGA/C)
DR-210S 片面仕様 PDF 650円 44×101×23 接着剤使用量:25g 白(C)・黄(DGA)・赤(R)・緑(G)・青(B)
DR-220 充填剤仕様 PDF 1,250円 101×101×19 接着剤使用量:50g
充填剤:エポキシ系樹脂
白/白(C/C)・黄/黄(DGA/DGA)
黄/白(DGA/C)・赤/赤(R/R)
緑/緑(G/G)・青/青(B/B)
マーカーボンドC   3,400円 内容量:1kg エポキシ系2液性 チューブタイプ 配合割合
主 剤:硬化剤
500g:500g



景観型距離標/地点標 New Style Post
New Style Post

●道路管理者や道路利用者に役立つ距離標や地点名による情報提供とリフレクターによる視線誘導を兼ね備えております。
●一定の間隔で設置することにより、表示板の反射シートとリフレクターで、特に夜間ドライバーを安全に誘導することができます。


★本体色:ダークブラウン色

★本体色:ダークブラウン色

★本体色:ダークブラウン色


路側帯用・防護柵親子バンド式
型 番 PDF図面 設計価格 本体寸法 規 格 仕 様 リフレクター・標示板
NSP-1600-VIP PDF 60,900円 L=1600 路側帯用 距離標 白/黄×各1段 広角プリズム型反射シート
NSP-600G-VIP 59,400円 L=600 防護柵用親子バンド式 距離標 リフレクターなし 広角プリズム型反射シート
NSP-1600-HIP 38,550円 L=1600 路側帯用 地点標 白/黄×各1段 カプセルプリズム型反射シート
NSP-600G-HIP 37,050円 L=600 防護柵用親子バンド式 地点標 リフレクターなし カプセルプリズム型反射シート

★本体色:ダークブラウン色


特注品施工事例 ●上記以外にもご要望に応じた各種仕様をご提案させていただきます。

●上記以外にもご要望に応じた各種仕様をご提案させていただきます。

スノーポール
単柱式スノーポール
鋼管スノーポール
鋼管スノーポール


▼赤色300㎜反射シートタイプ(矢尻なし:赤樹脂キャップ 矢尻付:アルミ内キャップ)

型 番 PDF図面 設計価格 規 格 支柱径 支柱材質 仕 様
NS-2000-H PDF 4,400円 L=2000 φ38.1×t1.2 亜鉛メッキ
静電粉体塗装(白)
反射シート:赤色300㎜×2段
NS-2000-H 矢尻付 5,300円
NS-2750-H PDF 5,450円 L=2750 反射シート:赤色300㎜×3段
NS-2750-H 矢尻付 6,350円
NS-3600-H PDF 6,850円 L=3600 反射シート:赤色300㎜×4段
NS-3600-H 矢尻付 7,750円

※反射シート段数の追加が可能です。1 段増すごとに 300 円アップとなります。


▼赤色300㎜スクリーン印刷タイプ(矢尻なし:赤樹脂キャップ 矢尻付:アルミ内キャップ)  ※受注生産品となります。

型 番 PDF図面 設計価格 規 格 支柱径 支柱材質 仕 様
NS-2000 PDF 4,350円 L=2000 φ38.1×t1.2 亜鉛メッキ
静電粉体塗装(白)
スクリーン印刷:赤色300㎜×2段
反射シート:赤色50㎜×2ヶ所
NS-2000 矢尻付 5,250円
NS-2750 PDF 5,300円 L=2750 スクリーン印刷:赤色300㎜×3段
反射シート:赤色50㎜×2ヶ所
NS-2750 矢尻付 6,200円
NS-3600 PDF 6,600円 L=3600 スクリーン印刷:赤色300㎜×4段
反射シート:赤色50㎜×2ヶ所
NS-3600 矢尻付 7,500円


●矢尻付:アルミ外キャップ仕様も製作可能です。
※価格についてはお問い合わせください。
●L=3600 は配達不可や追加運賃の地域がありますのでお問い合わせください。




アルミスノーポール
アルミスノーポール


▼赤色300㎜反射シートタイプ(アルミ外キャップ)

型 番 PDF図面 設計価格 規 格 支柱径 支柱材質 仕 様
SP-200-AL PDF 4,400円 L=2000 φ38×t2.0 アルミ支柱 反射シート:赤色300㎜×2段
※3段貼り可能(250円増)
SP-200-AL 矢尻付 5,100円
SP-250-AL PDF 5,650円 L=2500 反射シート:赤色300㎜×3段
SP-250-AL 矢尻付 6,350円
SP-270-AL PDF 5,650円 L=2700
SP-270-AL 矢尻付 6,350円
SP-300-AL PDF 6,200円 L=3000
SP-300-AL 矢尻付 6,900円
SP-400-AL PDF 8,250円 L=4000
SP-400-AL 矢尻付 8,950円

※反射シート段数の追加が可能です。1 段増すごとに 300 円アップとなります。

●矢尻なし:赤樹脂キャップ仕様も製作可能です。
●矢尻付:アルミ内キャップ仕様も製作可能です。
※価格についてはお問い合わせください。
●L=4000 は配達不可や追加運賃の地域がありますのでお問い合わせください。

スノーポール兼用デリニェーター SPAシリーズ
(ワンタッチ回転収納式)リサイクルポリエチレンパイプ(φ89-φ76)
SPA1800-S型/W型リサイクルエコ製品
SPA1800-S型/W型


SPA1800-SS型/WW型リサイクルエコ製品
SPA1800-SS型/WW型


SPA1800-SW型/WS型リサイクルエコ製品
SPA1800-SW型/WS型


SPA2-1型/2-2型リサイクルエコ製品
SPA2-1型/2-2型


型 番 PDF図面 設計価格 規 格 埋込寸法 反射体 支柱材質 オプション 上部支柱反射シート
下部 上部
SPA1800-S型-E PDF 13,950円 L=2700 L=900 なし
樹脂キャップ
φ100
片面
(白 or 黄)
リサイクル
ポリエチレンパイプ
下部:φ89×φ80
上部:φ76×φ68

リサイクル
ダークブラウン対応 赤色150mm
3段貼
SPA1800-S型-C23 13,600円 L=2300 L=500
SPA1800-S型-C21 13,600円 L=2100 L=300
SPA1800-W型-E 14,650円 L=2700 L=900 なし
樹脂キャップ
φ100
両面
(白 / 黄)
SPA1800-W型-C23 14,300円 L=2300 L=500
SPA1800-W型-C21 14,300円 L=2100 L=300
SPA1800-SS型-E PDF 16,000円 L=2700 L=900 φ100
片面
(白 or 黄)
φ100
片面
(白 or 黄)
SPA1800-SS型-C 15,400円 L=2200 L=400
SPA1800-SS型-R 15,200円 L=2000 L=200
SPA1800-SS型-GR 19,400円 L=1800 親子バンド 2 組付
SPA1800-WW型-E 17,350円 L=2700 L=900 φ100
両面
(白 / 黄)
φ100
両面
(白 / 黄)
SPA1800-WW型-C 16,750円 L=2200 L=400
SPA1800-WW型-R 16,550円 L=2000 L=200
SPA1800-WW型-GR 20,750円 L=1800 親子バンド 2 組付
SPA1800-SW型-E PDF 16,650円 L=2700 L=900 φ100
片面
(白 or 黄)
φ100
両面
(白 / 黄)
SPA1800-SW型-C 16,050円 L=2200 L=400
SPA1800-SW型-R 15,850円 L=2000 L=200
SPA1800-SW型-GR 20,050円 L=1800 親子バンド 2 組付
SPA1800-WS型-E 16,900円 L=2700 L=900 φ100
両面
(白 / 黄)
φ100
片面
(白 or 黄)
SPA1800-WS型-C 16,300円 L=2200 L=400
SPA1800-WS型-R 16,100円 L=2000 L=200
SPA1800-WS型-GR 20,300円 L=1800 親子バンド 2 組付
SPA2-1型-E PDF 14,100円 L=2700 L=900 φ100
片面
(白 or 黄)
なし
樹脂キャップ
SPA2-1型-C 13,500円 L=2200 L=400
SPA2-1型-R 13,300円 L=2000 L=200
SPA2-1型-GR 17,500円 L=1800 親子バンド 2 組付
SPA2-2型-E 15,100円 L=2700 L=900 φ100
両面
(白 / 黄)
なし
樹脂キャップ
SPA2-2型-C 14,500円 L=2200 L=400
SPA2-2型-R 14,300円 L=2000 L=200
SPA2-2型-GR 18,500円 L=1800 親子バンド 2 組付

★土中用(E):L=2700、コン中用(C):L=2300、2200,2100、縁石用(R):L=2000
★防護柵用(GR):L=1800 親バンドはφ60.5・φ76.3・φ89.1φ114.3・φ139.8があります。


  • リサイクルポリエチレンパイプ使用
  • 景観色ダークブラウン対応可能受注生産・別途見積となります。

スノーポール兼用デリニェーター NRPシリーズ
(ワンタッチ回転収納式)リサイクルポリエチレンパイプ(φ76-φ60.5)
NRP1800-S型/W型リサイクルエコ製品
NRP1800-S型/W型


NRP1800-SS型/WW型リサイクルエコ製品
NRP1800-SS型/WW型


NRP1800-SW型/WS型リサイクルエコ製品
NRP1800-SW型/WS型


NRP2-1型/2-2型リサイクルエコ製品
NRP2-1型/2-2型


型 番 PDF図面 設計価格 規 格 埋込寸法 反射体 支柱材質 上部支柱反射シート
下部 上部
NRP1800-S型-E PDF 13,950円 L=2700 L=900 なし
アルミキャップ
φ100
片面
(白 or 黄)
リサイクル
ポリエチレンパイプ
下部:φ76×φ68
上部:φ60.5×φ51

リサイクル
赤色150mm
3段貼
NRP1800-S型-C 13,600円 L=2200 L=400
NRP1800-W型-E 14,650円 L=2700 L=900 なし
アルミキャップ
φ100
両面
(白 / 黄)
NRP1800-W型-C 14,300円 L=2200 L=400
NRP1800-SS型-E PDF 16,000円 L=2700 L=900 φ100
片面
(白 or 黄)
φ100
片面
(白 or 黄)
NRP1800-SS型-C 15,400円 L=2200 L=400
NRP1800-SS型-R 15,200円 L=2000 L=200
NRP1800-SS型-GR 19,400円 L=1800 親子バンド 2 組付
NRP1800-WW型-E 17,350円 L=2700 L=900 φ100
両面
(白 / 黄)
φ100
両面
(白 / 黄)
NRP1800-WW型-C 16,750円 L=2200 L=400
NRP1800-WW型-R 16,550円 L=2000 L=200
NRP1800-WW型-GR 20,750円 L=1800 親子バンド 2 組付
NRP1800-SW型-E PDF 16,650円 L=2700 L=900 φ100
片面
(白 or 黄)
φ100
両面
(白 / 黄)
NRP1800-SW型-C 16,050円 L=2200 L=400
NRP1800-SW型-R 15,850円 L=2000 L=200
NRP1800-SW型-GR 20,050円 L=1800 親子バンド 2 組付
NRP1800-WS型-E 16,900円 L=2700 L=900 φ100
両面
(白 / 黄)
φ100
片面
(白 or 黄)
NRP1800-WS型-C 16,300円 L=2200 L=400
NRP1800-WS型-R 16,100円 L=2000 L=200
NRP1800-WS型-GR 20,300円 L=1800 親子バンド 2 組付
NRP2-1型-E PDF 14,100円 L=2700 L=900 φ100
片面
(白 or 黄)
なし
アルミキャップ
NRP2-1型-C 13,500円 L=2200 L=400
NRP2-1型-R 13,300円 L=2000 L=200
NRP2-1型-GR 17,500円 L=1800 親子バンド 2 組付
NRP2-2型-E 15,100円 L=2700 L=900 φ100
両面
(白 / 黄)
なし
アルミキャップ
NRP2-2型-C 14,500円 L=2200 L=400
NRP2-2型-R 14,300円 L=2000 L=200
NRP2-2型-GR 18,500円 L=1800 親子バンド2組付

★土中用(E):L=2700、コン中用(C):L=2200、縁石用(R):L=2000
★防護柵用(GR):L=1800 親バンドはφ60.5・φ76.3・φ89.1φ114.3・φ139.8 があります。


  • リサイクルポリエチレンパイプ使用

スノーポール兼用デリニェーター NSK/NWKシリーズ
(ワンタッチ回転収納式)鋼管タイプ(φ60.5-φ38.1)
NSK-B-1R型/NWK-B-1R型
NSK-B-1R型/NWK-B-1R型


NSK-B-2R型/NWK-B-2R型
NSK-B-2R型/NWK-B-2R型


NSK-B-3R型/NWK-B-3R型
NSK-B-3R型/NWK-B-3R型


NSK-B-4R型/NWK-B-4R型
NSK-B-4R型/NWK-B-4R型


型 番 PDF図面 設計価格 規 格 埋込寸法 反射体 支柱材質 オプション 上部支柱反射シート
下部 上部
NSK-B-1R型-E PDF 13,400円 L=2700 L=900 なし
アルミキャップ
φ100
片面
(白 or 黄)
亜鉛メッキ
静電粉体塗装(白)
下部:φ60.5×t2.3
上部:φ38.1×t1.6
ダークブラウン対応 赤色300mm
2段貼
NSK-B-1R型-C 12,000円 L=2200 L=400
NWK-B-1R型-E 14,050円 L=2700 L=900 なし
アルミキャップ
φ100
両面
(白 / 黄)
NWK-B-1R型-C 12,650円 L=2200 L=400
NSK-B-2R型-E PDF 13,900円 L=2700 L=900 φ100
片面
(白 or 黄)
φ100
片面
(白 or 黄)
赤色200mm
2段貼
NSK-B-2R型-C 12,500円 L=2200 L=400
NSK-B-2R型-R 12,500円 L=2000 L=200
NSK-B-2R型-GR 16,000円 L=1800 親子バンド2組付
NSK-B-2R型-BP 18,050円 L=1800 アルミベースプレート式
NWK-B-2R型-E 14,750円 L=2700 L=900 φ100
両面
(白 / 黄)
φ100
両面
(白 / 黄)
NWK-B-2R型-C 13,350円 L=2200 L=400
NWK-B-2R型-R 13,350円 L=2000 L=200
NWK-B-2R型-GR 16,850円 L=1800 親子バンド2組付
NWK-B-2R型-BP 18,900円 L=1800 アルミベースプレート式
NSK-B-3R型-E PDF 12,700円 L=2700 L=900 φ100
片面
(白 or 黄)
なし
樹脂キャップ
赤色250mm
2段貼
NSK-B-3R型-C 11,300円 L=2200 L=400
NSK-B-3R型-R 11,300円 L=2000 L=200
NSK-B-3R型-GR 14,800円 L=1800 親子バンド2組付
NSK-B-3R型-BP 16,850円 L=1800 アルミベースプレート式
NWK-B-3R型-E 12,900円 L=2700 L=900 φ100
両面
(白 / 黄)
なし
樹脂キャップ
NWK-B-3R型-C 11,500円 L=2200 L=400
NWK-B-3R型-R 11,500円 L=2000 L=200
NWK-B-3R型-GR 15,000円 L=1800 親子バンド2組付
NWK-B-3R型-BP 17,050円 L=1800 アルミベースプレート式
NSK-B-4R型-E PDF 14,500円 L=2700 L=900 φ100
片面
(白 or 黄)
φ100
両面
(白 / 黄)
赤色200mm
2段貼
NSK-B-4R型-C 13,100円 L=2200 L=400
NSK-B-4R型-R 13,100円 L=2000 L=200
NSK-B-4R型-GR 16,600円 L=1800 親子バンド2組付
NSK-B-4R型-BP 18,650円 L=1800 アルミベースプレート式
NWK-B-4R型-E 13,900円 L=2700 L=900 φ100
両面
(白 / 黄)
φ100
片面
(白 or 黄)
NWK-B-4R型-C 12,500円 L=2200 L=400
NWK-B-4R型-R 12,500円 L=2000 L=200
NWK-B-4R型-GR 16,000円 L=1800 親子バンド2組付
NWK-B-4R型-BP 18,050円 L=1800 アルミベースプレート式

★土中用(E):L=2700、コン中用(C):L=2200、縁石用(R):L=2000 ★アルミベースプレート式(BP):L=1800 アンカーボルト C-1060 付
★防護柵用(GR):L=1800 親バンドはφ60.5・φ76.3・φ89.1φ114.3・φ139.8 があります。
★土中用(E24):L=2400 埋込寸法L=600も製作できます。価格はお問い合わせください。
★上部支柱:アルミ φ38×2.0t 仕様も製作可能です。価格はお問い合わせください。


  • 景観色ダークブラウン対応可能(別途御見積)


各種部材・金具
各種部材・金具
各種部材
各種部材
型 番 設計価格
NSA-100S-60P
(リフレクターφ100片面)
3,150円
ATD-100S-60P
(リフレクターφ100片面/防塵)
4,750円
仕 様
片面
φ60.5支柱用
リフレクター:ポリカボネート樹脂(白・黄)
金具:アルミ板(SUS M6×45 B/N付)
片面 防塵
φ60.5支柱用
リフレクター:メタクリル樹脂(白・黄)
プロペラ:ポリカボネート樹脂
金具:アルミ板(SUS M6×45 B/N付)
PDF
各種部材
型 番 設計価格
回転止め(φ60.5支柱用) 600円
仕 様
ゴム系樹脂
※硬質塩化ビニール管(VP75)を別途ご用意ください
PDF
各種部材
型 番 設計価格
擁壁用自在金具 φ34支柱用 6,950円
擁壁用自在金具 φ60.5支柱用 7,250円
仕 様
本体:鋼板t=3.2(溶融亜鉛メッキ)
取付金具(Uバンド):アルミニュウム合金押出形材(φ34・φ60.5)
アンカーボルト:C-1060×3本
※0°~25°の勾配に設置可能
PDF
各種部材
型 番 設計価格
アルミベースプレート φ34支柱用
120×120
3,750円
アルミベースプレート φ60.5支柱用
150×150
6,150円
仕 様
本体:アルミニュウム合金鋳物
取付ボルト: φ34支柱用 M6×55/SUS
φ60.5支柱用 M10×80/溶融亜鉛メッキ
アンカーボルト: φ34支柱用 C-850×4本
φ60.5支柱用C-1060×4本
PDF



親子バンド
親子バンド
子バンド径 PDF図面 親バンド径 設計価格 仕 様
φ34 PDF φ60.5 1,700円 鋼板t=2.3
溶融亜鉛メッキ
根角ボルト
M10×50×2本
φ76.3
φ89.1
φ114.3 1,800円
φ139.8
φ38.1 φ60.5 1,700円
φ76.3
φ89.1
φ114.3 1,800円
φ139.8
φ60.5 φ60.5 1,950円 鋼板t=2.3
溶融亜鉛メッキ
根角ボルト
M10×50×3本
φ76.3
φ89.1
φ114.3 2,050円
φ139.8
φ76.3 φ76.3 1,950円
φ89.1
φ114.3 2,050円
φ139.8
φ89.1 φ89.1 2,000円
φ114.3 2,100円
φ139.8





トップへ
